ZCM天然氣電磁閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
ZCM天然氣電磁閥具有結構簡單、流量大，壽命長，可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構，它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
結構及原理
本閥系一次開閥的直動式低壓電磁閥。控制介質通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。
根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
主要技術參數
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介質 | 煤氣、天然氣等 | |||||||||||||
介質溫度（℃） | ≤60 | |||||||||||||
公稱壓力（MPa） | 1.0 | |||||||||||||
工作壓差（MPa） | 0～0.02 | 0～0.04 | ||||||||||||
電源電壓 | AC220V其它規格可作特殊訂貨 | |||||||||||||
使用壽命 | 按JB/T7352-94規定 | |||||||||||||
額定流量系數（KV） | ||||||||||||||
泄漏量（ml/min） | 按JB/T7352-94·F規定 | |||||||||||||
功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆標志 | dIIBT4 | |||||||||||||
防爆證編號 | CE991010 | |||||||||||||
出線口接頭 | 內螺紋M20×1.5 | |||||||||||||
環境溫度 | -40～+60℃ | |||||||||||||

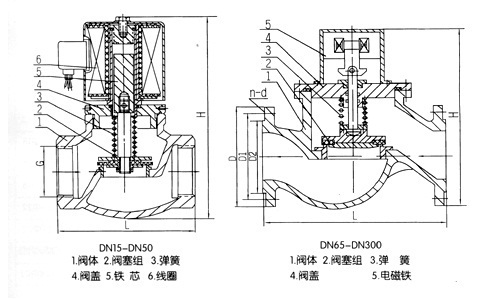

主要外形連接尺寸
公稱通徑 | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | |||||||
DN | H | L | G | H | L | D | D1 | D2 | b | f | N-d |
15 | 148 | 92 | 1-2 | - | - | - | - | - | - | - | - |
20 | 148 | 92 | 3-4 | - | - | - | - | - | - | - | - |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11-4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11-2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | - | - | - | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
80 | - | - | - | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
100 | - | - | - | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
125 | - | - | - | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 |
150 | - | - | - | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
200 | - | - | - | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 |
250 | - | - | - | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 |
300 | - | - | - | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 |
